Imponeret strømanode

Imponeret strømanode

Imponeret strøm katodisk beskyttelse er en effektiv metode til at forhindre korrosion af underjordiske metalstrukturer såsom rørledninger, tanke og så videre.
Hjælpeanoden er en vigtig del af det imponerede strømsystem, som overfører beskyttelsesstrømmen til overfladen af ​​den beskyttede struktur gennem mediet.
De underjordiske strukturer imponerede nuværende katodisk beskyttelse anode normalt ikke direkte begravet i jorden, men danner anode jordbund ved at fylde kulstofholdige fyldstof omkring anoden. Fyldstoffet bruges til at reducere jordingsmodstanden for anodes jordbund og forlænge anodens levetid.
Klassificering af indtrykte strømanoder
1. Forpakket høj siliciumstøbejernsanode
A. Sammensætning: Forpakket højsiliciumstøbejernsanode består hovedsageligt af anode, fyldstofkoks, luftstyrerør og stålbeklædningsrør og så videre.
B. Ydeevne: lav forbrugshastighed, lav jordingsmodstand, stabil udgangsstrøm og spænding, bekvem konstruktion; udbredt i katodisk beskyttelseskonstruktion.
C. Anvendelse: hjælpeanode til katodisk beskyttelsessystem med imponeret strøm.
D. Anoden er dybt nede i adskillige titalls meter våd jord, hvilket effektivt reducerer jordingsmodstanden, forbedrer dækningen af ​​det katodiske beskyttelsessystem i høj grad og forlænger levetiden af ​​underjordiske strukturer såsom rørledninger. Denne anode sparer også drifts- og vedligeholdelsesomkostninger for katodisk beskyttelsessystem. Det er et ideelt katodisk beskyttelsesmateriale til høj jordresistivitet.
E. Specifikationer:
AK-YJA-219*2000(Φ50*1500)
AK-YJA-219*2000(Φ75*1500)

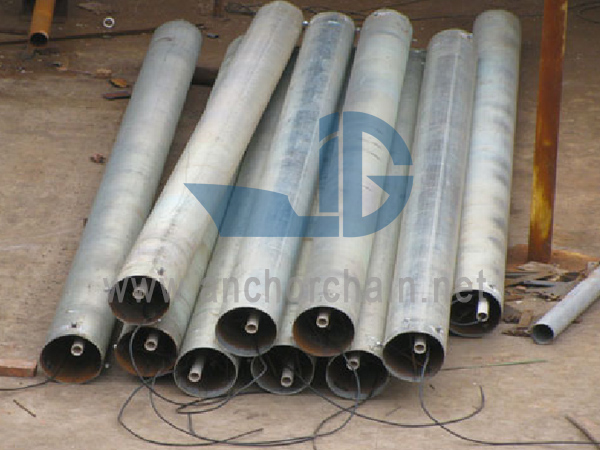

Forpakket høj silicium jernanode


2. Høj Silicium Støbejern Anode
Støbejernsanoden med høj silicium med krom er den ideelle hjælpeanode til det imponerede katodiske beskyttelsessystem. Det er meget udbredt til beskyttelse og anti-korrosion af underjordiske eller undersøiske metalstrukturer såsom olie, naturgas, kemiske anlæg og vandselskab. Vores høje siliciumstøbejernsanode er fremstillet i henhold til GB 8491-87 standarden.
A. Typer:
Forskellige typer stang og rørformede højsiliciumstøbejernsanoder er tilgængelige.
B. Implementeringsstandard:
SYJ36-89
C. Hovedydelse:
Ekstremt stærk syrekorrosionsbestandighed; meget brugt hjælpeanodemateriale til imponeret nuværende katodisk beskyttelsessystem.
D. Hovedapplikation:
Udbredt til den imponerede strømkatodisk beskyttelse i offshore olieboreplatforme, underjordiske rør, underjordiske kabler

og andre faciliteter.

3. Blandet metaloxidanode
Blandet metaloxidanode er sammensat af titaniumsubstrat (ASTM B265, førsteklasses titanium) og et lag af metaloxider (Ru, Ir, Ti metaloxid) med elektrokatalytisk aktivitet dækket af titaniumsubstratet. Oxidbelægningens polarisering er lille, og forbrugshastigheden er meget lav. Ved at justere sammensætningen af ​​oxidlaget kan oxidlaget tilpasses forskellige miljøer såsom havvand, ferskvand, jordmedium. Da den blandede metaloxidanode har de fordele, end andre anoder ikke har, er den blevet det mest ideelle og det mest lovende hjælpeanodemateriale.
Ansøgning
I havvand er hovedanodeproduktet Cl2; I jord, ferskvand, brakvand, havvand er hovedanodeproduktet O2 eller Cl2 eller begge to.
Blandede metaloxidanoder er hovedsageligt opdelt i fire typer:
Metaloxidanode har en række forskellige former, såsom lineær, stang, rør, strimmel, skive og mesh. Det vælges efter faktisk brug.
Blandet metaloxidanode

4. Deep Well Anode
Implementeringsstandard: SY/T0096-2000
Hovedydelse: lang levetid, bekvem installation, lille jordingsmodstand, stor afladningskapacitet og så videre.
Anvendelse: Det bruges i dybt anode jordbund katodisk beskyttelsessystem

4. Anode flex (fleksibel anode)
A. Elektrisk ledende polymeranode flex/ MMO Anode flex
Anode flex (Flexible Anode) er kernekomponenten i det katodiske beskyttelsessystem. Det er et lineært, fleksibelt og kulstofbaseret anodesystem, der installeres i rørledningen, tanke eller anden beskyttet struktur i nærheden, og forbindes til anoden, som er forbundet med ekstern strømforsyning, mens olietanken og rørledningen er forbundet til den negative elektrode på den eksterne strømforsyning for at danne et kredsløb. Efter tænding kan den rette mængde beskyttelsesstrøm fordeles jævnt gennem ledningen til hver del, så den beskyttede krop er fuldt beskyttet.
Anode flex system er sammensat af 6 AWG kobbertråd, ledende polymer, rent aktivt kul, syrefast materialelag, vævet beskyttelsesnet og andre basisenheder.
MMO fleksibel anode til imponeret-strøm katodisk beskyttelse

B. Kobberkabel Core Anode flex
Kobberkabelkerne: Anvendes som strømleder, kabeltypens anode har god fleksibilitet, stærk modstand mod mekanisk skade og god kemisk stabilitet. Med 12,7 mm udvendig diameter af kablet og 11,4 mm2 tværsnitsareal af indvendig kobberkernetråd er modstanden af ​​enhedslængden R’ 2mΩ.m-1. Fleksibel anode bruges hovedsageligt til katodisk beskyttelse af nedgravet rørledning og tankbund.
Anvendelsen af ​​fleksibel anode løser med succes problemet med katodisk beskyttelse af gamle rørledninger og kan også generelt løse vanskeligheden ved en konventionel katodisk beskyttelsesteknologi, såsom interferens af ekstern struktur, implementering af katodisk beskyttelsesproblemer i højresistivitetsomgivelsesmedium, katodisk beskyttelsesstrøm fordeling i tankbunden.
Generelt har fleksibel anode følgende komponenter: kobberkerne, ledende polymeranodematerialer, koksrester, kurveværk og så videre.
Kobberkabel Core Anode flex
