Hydraulisk enkelt tromle fortøjningsspil har et robust design, kraftige split bronze lejer og rigeligt dimensionerede bremser. Betjeningsmekanismerne til bremser og klude er designet til nem og sikker manuel betjening, men kan også fjernbetjentes af hydrauliske cylindre.

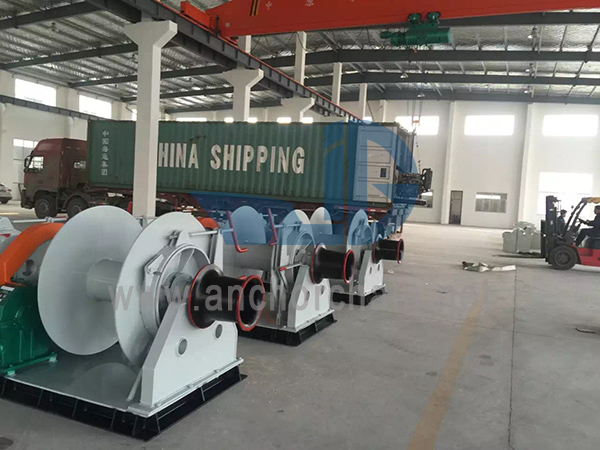

Hydraulisk enkelt tromle fortøjningsspil
Har et robust design, kraftige split bronze lejer og rigeligt dimensionerede bremser. Betjeningsmekanismerne til bremser og klude er designet til nem og sikker manuel betjening, men kan også fjernbetjentes af hydrauliske cylindre. Bremserne er let justerbare, og alle ydre kræfter overføres til dækkonstruktionen via fundamentboltene. Ingen specielle svejste stålkonstruktioner, mere fleksible for variationer spil kan forekomme. Dette arrangement har også den fordel, at det gør transporten af spilene enklere og billigere. Den manuelle betjening er med spindler til spil til spil fra 16 tons trækkraft og opefter. Spildesignet giver nem adgang til alle punkter for smøring og inspektion. Gear kan leveres som åben type med stålbeskyttelsesdæksel, eller som helt lukkede gear med oliebad.
Vigtigste tekniske specifikationer:
Nominel træk (kN) |
Nominel hastighed (m/min) |
Tromlekapacitet (m) |
Motoreffekt (kW) |
5 |
≥12 |
Ф8х100 |
3/1.2 |
10 |
≥12 |
Ф10х150 |
4,3/1,7 |
20 |
≥12 |
Ф15х150 |
8,5/3,5 |
30 |
≥ 15 |
Ф17х150 |
11/11/7.5 |
40 |
≥ 15 |
Ф18х150 |
16/16/11 |
50 |
≥ 15 |
Ф20,5х150 |
22/22/16 |
75 |
≥ 15 |
Ф26х200 |
30/30/22 |
80 |
≥ 15 |
Ф26х200 |
30/30/22 |
100 |
≥ 15 |
Ф30х200 |
45/45/30 |
125 |
≥ 15 |
Ф30х200 |
45/45/30 |
160 |
≥ 15 |
Ф32х250 |
60/60/45 |
200 |
≥ 9,6 |
Ф41х250 |
60/60/45 |
250 |
≥ 9,6 |
Ф44,5х250 |
60/60/45 |
315 |
≥7,8 |
Ф52х250 |
60/60/45 |
400 |
≥7,8 |
Ф56х250 |
85/85/64 |
450 |
≥7,8 |
Ф56х250 |
85/85/64 |
500 |
≥7,8 |
Ф58х250 |
85/85/64 |
560 |
≥6 |
Ф64х250 |
85/85/64 |
600 |
≥6 |
Ф64х250 |
85/85/64 |
650 |
≥6 |
Ф70х250 |
85/85/64 |
1000 |
≥4 |
Ф85х250 |
85/85/64 |
1200 |
≥4 |
Ф95х250 |
120/120/90 |
1500 |
≥4 |
Ф95х250 |
150/150/72 |
1800 |
≥4 |
Ф95х250 |
150/150/72 |
2000 |
≥4 |
Ф100х250 |
180/180/135 |
